Insulated bolongan aluminium PCB
Insulated Lubang Aluminium PCB
Lubang terisolasi aluminium pcb Wiwit aluminium inti logam minangka konduktor, komponen DIP ora bisa diatasi. Teknologi bolongan terisolasi minangka solusi kanggo proses manufaktur PCB inti logam iki.
Bahan pcb aluminium bolongan terisolasi digawe saka piring aluminium (5052) + lapisan dielektrik + lapisan tembaga. PCB aluminium bolongan terisolasi beda karo PCB landasan aluminium siji-sisi amarga aluminium wis dibor, bolongan kasebut diisi resin epoksi, lan lapisan dielektrik lan lapisan tembaga dilaminasi. Utamane trep kanggo komponen DIP kanggo ngliwati celah ing aluminium kanggo njaga insulasi listrik. Inti aluminium bisa ngidini sambungan listrik lan terisolasi liwat bolongan, sing diarani pcb aluminium bolongan terisolasi.
Struktur Pcb Aluminium Lubang Terisolasi ditampilake ing Gambar ing ngisor iki:

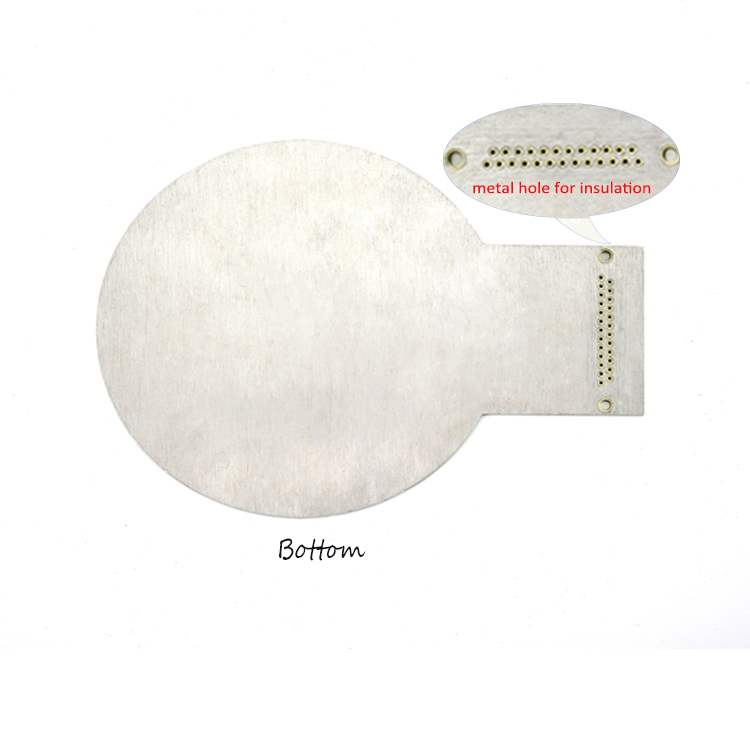

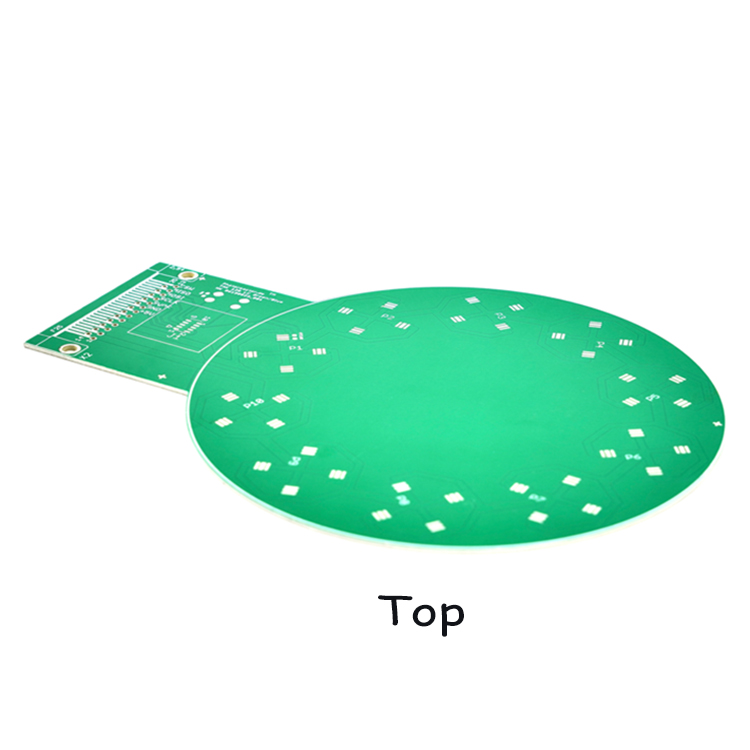

Diagram Skema Produk Pcb Aluminium ing Ngarep lan Mburi Lubang Terisolasi
Insulation Hole Aluminium Pcb Products lan Proses Produksi Instruksi Manufaktur
Substrat |
Aluminium (5052) |
Jumlah lapisan |
1L |
Ketebalan (mm) |
0.8MM~5.0MM (±10%) |
Konduktivitas termal (lapisan dielektrik) |
0,8 / 1,5 / 2,0 / 3,0 W / m.K. |
Ketebalan foil tembaga (um) |
35/70/105/140um |
Werna topeng solder |
putih / ireng / matt ireng / abang / ijo / biru / matt ijo |
Warna karakter |
putih / ireng / oranye / abang / biru |
Cara mbentuk |
CNC gong, CNC V-nglereni, jamur mbentuk, nglereni laser lan panggilingan |
Ujian inspeksi |
AOI; probe mabur kanthi kacepetan dhuwur; E-test; Tes voltase |
Proses perawatan lumahing |
HASL FREE mimpin DNIG OSP |
wektu pangiriman |
4-5 dina. |
Acara Aplikasi Produk Pcb Aluminium Lubang Terisolasi:
Lampu LED otomotif, peralatan medis, peralatan mekanik, kemasan DIP.
Keuntungan Produk Aluminium Pcb Insulated Hole:
Urip layanan dawa, kinerja boros panas efisien, stabil, sawetara aplikasi sudhut.
FAQ
Q1. Apa sampeyan produsen? Apa sampeyan duwe pabrik?
Jawaban: We are Produsèn profesional saka Papan sirkuit dicithak kanggo luwih saka 12 taun. Kita duwe pabrik, lan sampeyan bisa ndeleng gambar pabrik kita.
Q2. Apa aku bisa njaluk conto PCB gratis? Apa bisa dikirim kanthi gratis?
Jawaban: Ya, kita bisa menehi conto PCB gratis sawise ngomong lan konfirmasi kabeh rincian. Nanging kita ora nyedhiyakake layanan pengiriman gratis,Yen sampeyan tuku akeh produk, kita bakal menehi sawetara diskon.
Q3. Apa sampeyan nindakake OEM?
Wangsulan: Ya. Kita minangka produsen papan sirkuit cetak. We duwe pabrik lan peralatan automation darmabakti kanggo kabeh proses PCB, kang sabenere mriksa lan dikirim.
Q4. Kepiye cara ngatasi masalah kualitas PCB sing ditampa?
Jawaban: Sadurunge produksi PCB wis disusun, project kita bakal nyedhiyani bahan produksi lan EQ kanggo customer kanggo konfirmasi miturut gerber customer, lan kiriman bakal 100% tliti dites. Yen ana masalah kualitas, kita bakal replenish materi kanggo free kanggo customer.
