1 Lapisan Aluminium PCB

PCB inti logam

Sampeyan bisa yakin kanggo tuku Jiubao 1 Lapisan Aluminium Pcb saka pabrik kita. Papan sirkuit dicithak inti logam minangka papan sirkuit cetak komposit sing kasusun saka substrat logam, lapisan medium insulating lan lapisan tembaga sirkuit. Matriks logam biasane aluminium, wesi, tembaga, invar tembaga, tungsten-molybdenum alloy, lan sapiturute. Boros panas saka substrat logam ana hubungane karo kepadatan lan konduktivitas termal saka lapisan insulasi. Sing luwih tipis lapisan insulasi, luwih dhuwur konduktivitas termal. Lapisan insulasi biasane diowahi resin epoksi, polyphenylene ether, polyimide, lan liya-liyane. Ketebalan lapisan insulasi yaiku 50 μm-200 μm. Lapisan sirkuit kasusun saka lapisan tembaga. Ketebalan piring logam yaiku 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm lan 5.0mm. Kaya papan sirkuit dicithak kaku-lentur, papan sirkuit dicithak adhedhasar logam bisa dipérang dadi siji-sisi, kaping pindho lan multi-lapisan, lan minangka macem-macem papan sirkuit cetak khusus. Metal PCB uga dikenal minangka inti logam PCB, MCPCB, IMS (terisolasi landasan logam), logam klambi PCB.

Dasar aluminium laminate klambi tembaga
Dasar wesi laminate klambi tembaga
Dasar tembaga laminate klambi tembaga
Dasar baja laminasi lapis tembaga

Dasar logam laminasi lapis tembaga umum
Flame retardant metal base copper clad laminate
Dhuwur panas tahan logam base tembaga klambi laminate
Dhuwur konduktivitas termal logam basis tembaga klambi laminate
Ultra-dhuwur konduktivitas termal logam basis tembaga klambi laminasi
Frekuensi dhuwur, jinis gelombang mikro metal base laminate clad tembaga
Multilayer basis logam tembaga klambi laminasi

a). Karakteristik aluminium: konduktivitas termal 237 W/(m·K), biaya moderat, ditrima, lan akeh digunakake.
b). Karakteristik tembaga: konduktivitas termal yaiku 384 W / (m·K), biaya dhuwur banget, lan digunakake kanggo produk tambah nilai dhuwur.
c). Karakteristik perak: konduktivitas termal 429 W/(m·K),
d). Karakteristik wesi: konduktivitas termal 80W/(m·K),
e). Karakteristik baja: konduktivitas termal 40W/(m·K),

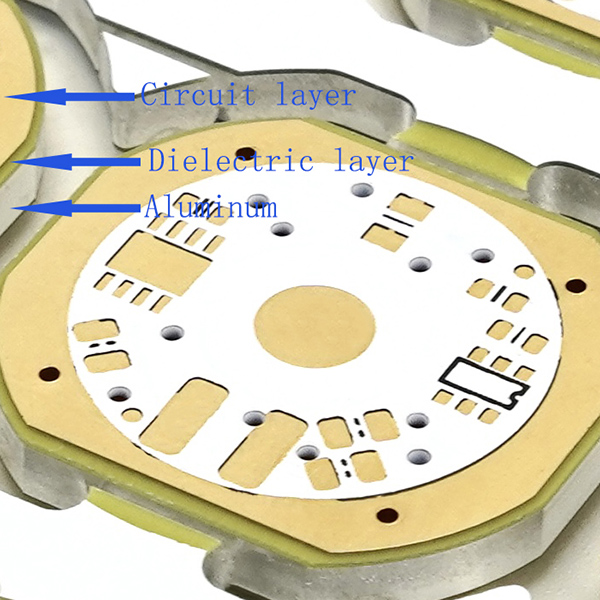

PCB logam kasusun saka lapisan foil tembaga, lapisan dielektrik, lan lapisan logam.
· Lapisan tembaga sirkuit: Lapisan tembaga sing digunakake luwih kenthel tinimbang CCL normal (1oz-10oz). Lapisan tembaga sing luwih kandel tegese kapasitas mbeta saiki sing luwih gedhe.
· Lapisan dielektrik: Lapisan dielektrik minangka lapisan konduktif termal kanthi kekandelan kira-kira 50μm nganti 200μm. Wis resistance termal kurang, transfer panas lan jampel.
· Lapisan logam: Lapisan katelu yaiku lapisan logam, sing kasusun saka aluminium utawa tembaga, sing nduweni konduktivitas termal sing dhuwur.

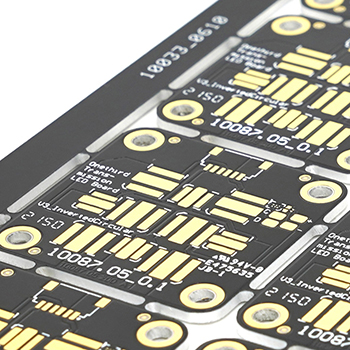

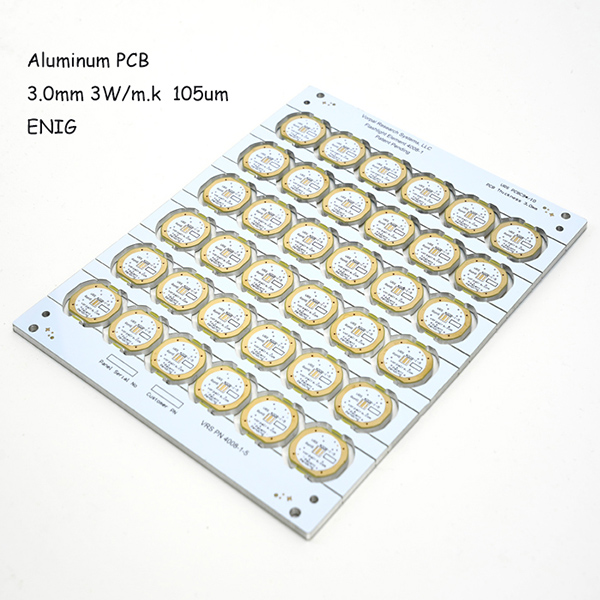

1-lapisan aluminium substrat introduksi produk:

1-lapisan aluminium pcb minangka papan pcb aluminium; pcb aluminium 1-lapisan dipérang dadi telung lapisan: aluminium, lapisan insulating, lan tembaga. Aluminium kanggo boros panas, lapisan insulating kanggo transfer panas lan jampel, lan tembaga kanggo konduktivitas listrik. 1-lapisan aluminium pcb umume duwe sirkuit dicithak ing sisih siji lan sirkuit nirkabel Gamelan ing sisih liyane. PCB aluminium sing paling umum ing pasar yaiku pcb aluminium 1 lapisan. Sisih ndhuwur iku sirkuit, lan sisih ngisor disambungake menyang cangkang utawa adhesive termal kanggo boros panas. 1-lapisan aluminium pcb nggantèkaké FR4 lan PCB Papan serat kaca sadurungé, kang kuwat lan dhuwur-profil, wis boros panas apik, ora gampang kanggo break, lan wis keluwesan struktur produk apik. Jiubao Technology punika Produsèn karo proses Manufaktur PCB logam inti, pesawat lengkap dhuwur-mburi tliti peralatan 7S workshop produksi saka materi dipakani kanggo packaging produk rampung, makaryakke Manajemen tim elit kualitas dhuwur, lan wis tim profesional kuwat melu papan sirkuit. produksi , Ana akeh engineers pinunjul lan Managers profesional. Iku Produsèn pcb aluminium profesional karo ukuran gedhe, peralatan lengkap, Manajemen ketat lan kualitas unggul.
1-lapisan aluminium pcb iku sawijining basis aluminium laminate klambi tembaga (a tembaga klambi laminate punika landasan saka PCB). Aluminium PCBs bener banget padha FR4 PCBs

Boros panas: kinerja Aluminium PCB ing boros panas cukup apik dibandhingake PCB FR4 biasa. Contone, 1.5mm nglukis FR4 PCB wis resistance termal 20-22 derajat saben watt, nalika 1.5mm aluminium PCB nglukis wis resistance termal 1-2 derajat saben watt.

Ekspansi Termal: Saben zat nduweni koefisien ekspansi termal dhewe. Aluminium (22ppm/C) lan tembaga (18ppm/C) nduweni CTE sing cedhak banget. Wiwit PCB aluminium bisa digunakake kanthi apik babagan panyebaran panas, ora bakal ana masalah ekspansi utawa kontraksi sing serius. PCB aluminium bisa digunakake kanthi apik, awet lan dipercaya.
Stabilitas dimensi: PCB Aluminium nuduhake stabilitas dimensi lan dimensi stabil. Contone, nalika dipanasake saka 30-140 derajat, ukurane mung ganti 2,5% -3,0%.
· Liyane: Aluminium pcb bisa digunakake ing lumahing gunung teknologi kanggo piranti daya. PCB aluminium bisa digunakake kanthi efektif ing desain sirkuit amarga kinerja ing babagan ekspansi termal desain sirkuit. PCB aluminium mbantu ngluwihi umur beting produk lan kapadhetan daya produk. PCB aluminium uga dipercaya banget. PCB aluminium bisa mbantu nyuda ukuran sakabèhé produk lan uga minangka pilihan sing luwih murah. Aluminium PCBs nuduhake shielding elektromagnetik lan kekuatan dielektrik dhuwur.

Aluminium landasan pcb wis retardancy semangat banget, kekuatan mechanical dhuwur, stabilitas dimensi, etc., boros panas utamané apik, shielding elektromagnetik lan sifat timah ngambang. Digunakake akeh ing motor; igniters saka ponsel; daya dhuwur LED; pamicara; modul daya; sistem shielding akustik, etc.
lampu proyeksi; Lampu dalan; lampu wutah tanduran; substrat aluminium lampu LED; peralatan proyeksi; Panas sink; Substrat sel surya; substrat aluminium 1-lapisan digunakake kanggo 90% lampu ing jero banyu, cocok kanggo 90% lampu.
Aluminium PCB minangka solusi sing cocog kanggo produk kanthi kapadhetan lan daya dhuwur kayata aplikasi LED, peralatan listrik, komputer, lsp.
Yen sampeyan duwe masalah termal ing desain PCB, aluminium kudu dadi pertimbangan pisanan. JBPCB nyedhiyakake kabeh jinis substrat aluminium, kalebu substrat aluminium siji-sisi, substrat aluminium multi-lapisan, substrat aluminium hibrida, substrat aluminium fleksibel, substrat aluminium liwat-bolongan, lan liya-liyane. Kategori liyane, kayata substrat aluminium tujuan umum, termal dhuwur substrat aluminium konduktivitas, lan PCB aluminium frekuensi dhuwur uga kasedhiya. Yen sampeyan mbutuhake rincian liyane babagan PCB aluminium, hubungi kita.

Q1: Apa jumlah pesenan minimal kanggo MCPCB?
A1: MCPCB MOQ kita beda-beda karo item sing beda-beda, dhukungan supaya saka 1pcs.
Q2: Dokumen apa sing kudu diwenehake?
A2: PCB: file Gerber luwih apik, (Protel, daya pcb, file PADs), PCBA: file Gerber lan dhaftar BOM.
P3: Informasi apa sing kudu dakwenehake kajaba dokumen?
A3: Kutipan mbutuhake spesifikasi ing ngisor iki:
a) Substrat:
b) Ketebalan plat:
c) Ketebalan tembaga:
d) Konduktivitas termal:
e) Perawatan lumahing:
f) Werna topeng solder lan layar sutra
g) Jumlah
Q4: Bisa PCB inti logam dirancang karo komponen DIP daya liwat bolongan logam?
A4: Nggih. Kita minangka produsen papan sirkuit PCB inti logam profesional, kita duwe pengalaman produksi pirang-pirang taun, sampeyan bisa ndeleng rincian PCB aluminium bolongan insulasi.
Q5: Apa kita bisa nggawe kerajinan gambar ing ngisor iki?
A5: Ya, ora apa-apa kanggo nggambar sing dikarepake.
Q6: Apa wektu lan syarat lingkungan kanggo panyimpenan PCB inti logam?
A6: Suhu lan asor panyimpenan PCB inti logam bakal mengaruhi urip produk. Ing kemasan film plastik vakum, suhu 25±2â; asor punika 55±5% RH, lan kualitas dijamin kanggo 6 sasi. Yen kemasan film plastik vakum wis dibusak utawa disimpen luwih saka 6 sasi, dianjurake kanggo panggangan ing 150 ° C / 1 jam sadurunge produksi.
