FPC PCB fleksibel

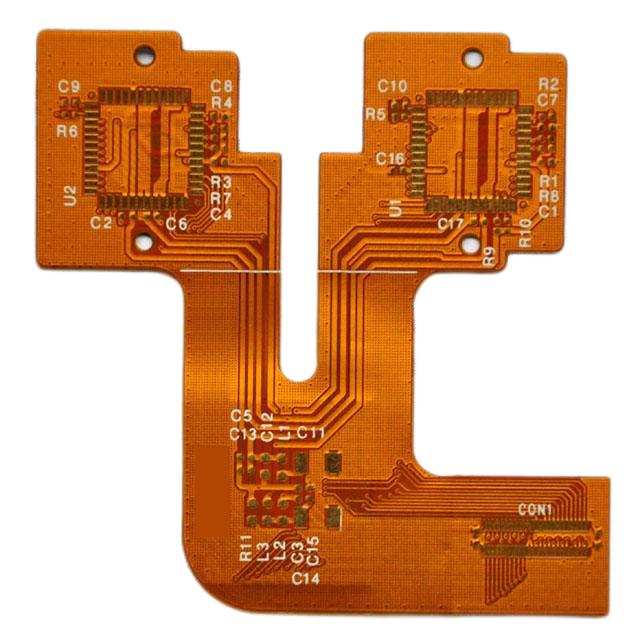

1. Definisi FPC PCB fleksibel

PCB fleksibel FPC minangka papan sirkuit sing digawe saka substrat fleksibel, sing bisa ditekuk lan bisa dilipat. PCB fleksibel FPC biasane dumadi saka substrat film multi-lapisan lan lapisan konduktif. Fitur utamane yaiku kelenturan lan lipatan papan sirkuit, saengga cocog kanggo piranti elektronik sing kudu ditekuk utawa dilipat. FPC PCB fleksibel wis akeh kaluwihan, kayata ukuran cilik, entheng, linuwih dhuwur, etc., supaya wis digunakake digunakake ing akeh kothak, kayata telpon seluler, kamera digital, komputer tablet, elektronik otomotif, peralatan medical, etc. singkat, FPC PCB fleksibel iku komponen elektronik penting banget. Penampilane ndadekake desain peralatan elektronik luwih fleksibel lan maneka warna lan uga menehi pilihan luwih akeh kanggo nggawe peralatan elektronik.

2. Proses produksi FPC PCB fleksibel

FPC PCB fleksibel nduweni keluwesan lan linuwih. Ing saiki, ana 4 jinis FPC PCB fleksibel ing pasar: siji-sisi (1 lapisan), pindho sisi (2 lapisan), multi-lapisan lan alus-hard PCB. Proses produksi PCB fleksibel FPC utamane kalebu langkah-langkah ing ngisor iki: pisanan, persiapan bahan dhasar, biasane film polyimide utawa film poliester digunakake minangka bahan dasar, lan bahan dhasar PCB fleksibel disiapake kanthi nyithak, cladding tembaga, lan pangolahan liyane. ; sareh Iku produksi grafis. Miturut gambar desain papan sirkuit, pola sirkuit digawe ing substrat kanthi photolithography utawa teknologi nglereni laser; banjur electroplating, lapisan logam wis dilapisi ing sirkuit dening teknologi electroplating, kayata tembaga, nikel, Gold, etc., kanggo nambah konduktivitas lan resistance karat; pungkasanipun, nglereni lan testing, PCB fleksibel rampung wis Cut miturut ukuran dibutuhake, lan dites lan mriksa kanggo mesthekake yen kualitas lan kinerja ketemu syarat. Umumé, proses produksi FPC PCB fleksibel relatif rumit, mbutuhake kerjasama saka macem-macem pangolahan lan operasi nggoleki, nanging kinerja fleksibel lan karakteristik miniaturization wis digunakake digunakake ing produk elektronik.

Carane nggawe FPC PCB fleksibel?

1-lapisan FPC proses manufaktur PCB fleksibel:
Cutting-drilling-film garing-lampiran-exposure-development-etching-peeling surface treatment-covering film-pressing-curing surface treatment-nickel gold deposition-character printing-shearing-electrical measurement-punching-final inspection -Packing and shipping

2-lapisan FPC proses manufaktur PCB fleksibel:

Cutting -Drilling-PT H -Electroplating- Pretreatment - Tempel Film Kering- Exposure Parasite - Development -Graphic Electroplating-Removing Film- Pretreatment - Tempel Film Kering- Planning Exposure - Development -Etching-Removing Membrane-Perawatan Permukaan-Laminating Film-Lamination- Curing- Nickel Plating-Character Printing- Cutting -test listrik-stamping-inspeksi akhir - packing - shipping。

Kapabilitas proses FPC PCB:

Bahan Fleksibel		Taihong, Shengyi, Lianmao
PCBBahan		KB,Shengyi, Lianmao
Ketebalan Tembaga		12um-70siji
lumahingrampung
Ketebalan permukaan	ENIG	Ing Au	2-4siji__
			0,025-0,075siji_
	ENEPIG	Ing_ Au PD	2-4siji__
			0,025-0,075siji__
			0,025-0,075siji_
	Gilding Listrik	Ni AU	2-4siji
			0.05-0.35siji
RF-PC Thickness minimal(mm)	4 lapisan saka hardboard + 2 lapisan saka softboard		0.6mm
	6lapisan saka hardboard + 2 lapisan saka Papan alus		0.6mm
RF-PC Thickness Kanggoluwes	4 lapisan saka hardboard + 2 lapisan saka softboard		0.1  mm
	6lapisan saka hardboard + 2 lapisan saka Papan alus		0.1  mm
Jembar / Spasi Minimal (mm)	4 lapisan saka hard Papan + 2 lapisan saka Papan alusJembar / Spasi Minimal (mm)	1oz	0,075mm
		1/2oz	0,06mm
		1/3oz	0,05 mm

Jembar / Spasi Minimal (mm)	4 lapisan saka hard Papan + 2 lapisan saka Papan alusJembar / Spasi Minimal (mm)	1oz	0,075mm
		1/2oz	0,06mm
		1/3oz	0,05 mm
	6lapisan saka hard Papan + 2 lapisan saka Papan alusJembar / Spasi Minimal (mm)	1oz	0,075mm
		1/2oz	0,06mm
		1/3oz	0,05 mm
ngeborl        Minimal(mm)	ngebor		∮0.1mm
	Lasher		∮0.075    mm
Shyen Toleransi	Coverlpunika		0.1mm
	SAS		0.15mm
	PI		0.1mm
	FR-4		0.15mm
	EMI FILEM		0.1mm
Coverlpunika (PI &adhesive)			12.5siji-50siji
			12.5siji-75siji
Jumlah lim kebanjiran Coverlpunika			0.02-0,03 mm

3. Fitur FPC PCB fleksibel
PCB fleksibel FPC minangka papan sirkuit fleksibel sing digunakake ing peralatan elektronik, sing kasusun saka substrat fleksibel lan foil sing dilapisi tembaga. Dibandhingake karo PCB kaku tradisional, PCB fleksibel FPC nduweni karakteristik ing ngisor iki:
a). Keluwesan: FPC PCB fleksibel bisa mbengkongaken, lempitan, lan bengkong kanggo ngganti menyang macem-macem wangun telung dimensi Komplek, kang bisa nemen nyuda volume saka peralatan lan nambah linuwih saka peralatan.
b). Tipis lan entheng: PCB fleksibel FPC nduweni kekandelan banget tipis, sing bisa tekan kurang saka 0.1mm, sing cocok banget kanggo digunakake ing piranti tipis lan entheng.
c). Kapadhetan dhuwur: PCB fleksibel FPC bisa nyadari kabel kepadatan dhuwur, lan bisa nyadari tata letak sirkuit multi-lapisan ing papan sing cilik banget, sing nambah kinerja lan linuwih peralatan elektronik.
d). Resistance suhu dhuwur: PCB fleksibel FPC bisa tahan suhu dhuwur, bisa kerja normal ing lingkungan suhu dhuwur, lan cocok kanggo sawetara peralatan elektronik ing lingkungan suhu dhuwur.
e). Resistance korosi: PCB fleksibel FPC nduweni ketahanan korosi sing apik lan bisa digunakake ing lingkungan sing atos. Singkatnya, FPC PCB fleksibel duwe akeh kaluwihan, bisa nyukupi kabutuhan macem-macem peralatan elektronik, lan minangka komponen elektronik sing penting banget.

4. Aplikasi PCB fleksibel FPC

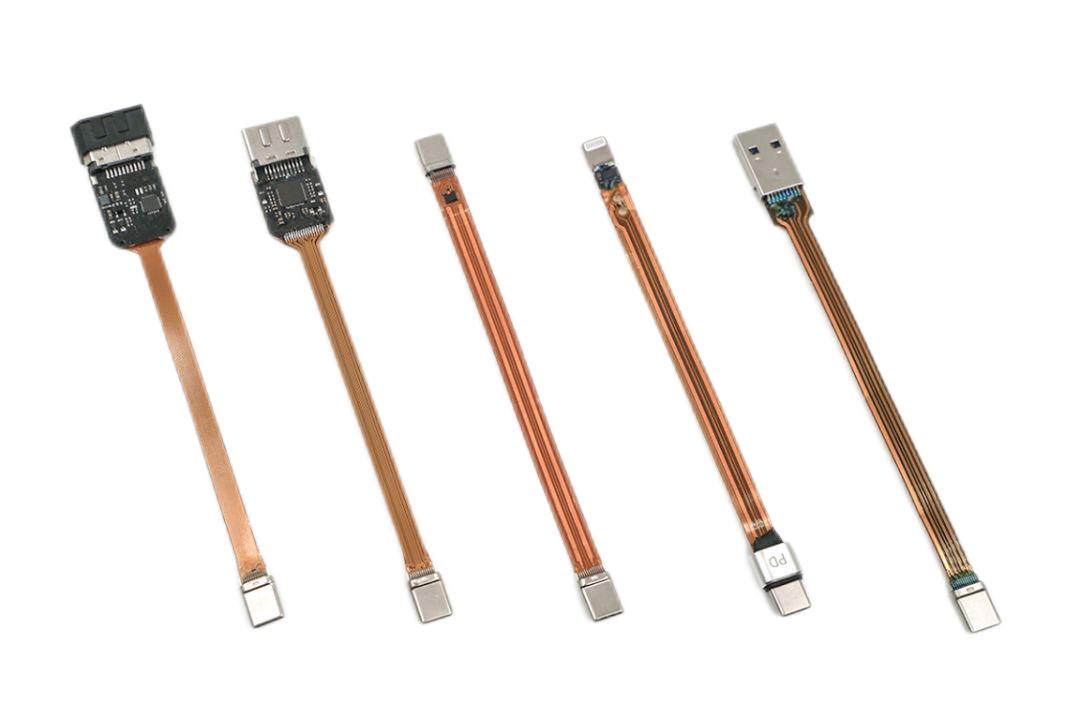

Papan sirkuit fleksibel FPC (Flexible Printed Circuit Board) yaiku papan sirkuit sing digawe saka substrat fleksibel. Karakteristik utamane yaiku keluwesan lan keluwesan sing apik, lan cocog kanggo macem-macem tata letak ruang telung dimensi sing kompleks. Papan sirkuit fleksibel FPC duwe macem-macem aplikasi, kalebu elektronik konsumen, elektronik otomotif, peralatan medis, aerospace, lan lapangan liyane. Ing bidang elektronik konsumen, PCB fleksibel FPC akeh digunakake ing produk elektronik kayata smartphone, komputer tablet, lan komputer notebook. Dibandhingake karo PCB kaku tradisional, PCB fleksibel FPC duwe linuwih lan anti-gangguan sing luwih apik, lan bisa entuk desain sing luwih cilik, luwih entheng, lan luwih tipis. Ing bidang elektronik otomotif, PCB fleksibel FPC utamane digunakake ing dashboard otomotif, audio mobil, sistem navigasi, lan peralatan liyane. Amarga linuwih lan syarat daya tahan peralatan elektronik otomotif, resistensi suhu dhuwur lan resistensi getaran PCB fleksibel FPC wis diakoni sacara luas. Ing lapangan peralatan medis, PCB fleksibel FPC utamane digunakake ing peralatan ngawasi medis, instrumen bedah, lan peralatan liyane. Amarga PCB fleksibel FPC nduweni keluwesan lan keluwesan sing apik, luwih bisa adaptasi karo kurva awak manungsa, saengga luwih akeh digunakake ing peralatan medis. Ing cendhak, FPC PCB fleksibel minangka papan sirkuit kanthi prospek aplikasi sing amba, sing nduweni kaluwihan unik lan nilai aplikasi ing macem-macem lapangan.
