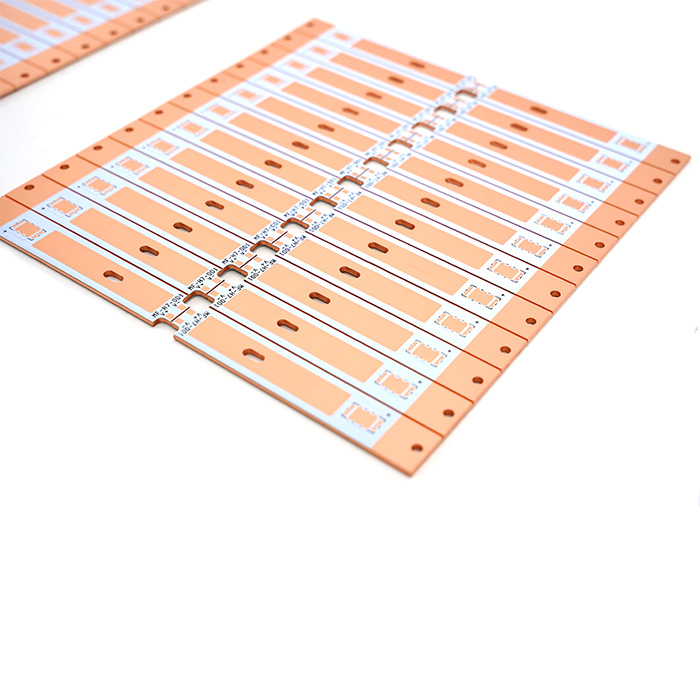

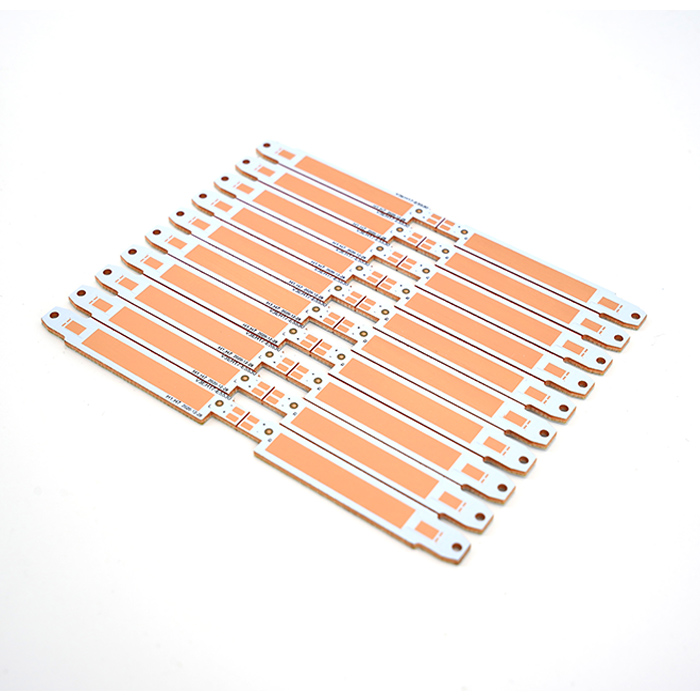

Thermoelectric misahake Tembaga Substrat PCB
  • Thermoelectric misahake Tembaga Substrat PCB - 0 Thermoelectric misahake Tembaga Substrat PCB - 0
  • Thermoelectric misahake Tembaga Substrat PCB - 1 Thermoelectric misahake Tembaga Substrat PCB - 1
  • Thermoelectric misahake Tembaga Substrat PCB - 2 Thermoelectric misahake Tembaga Substrat PCB - 2

Thermoelectric misahake Tembaga Substrat PCB

Sampeyan bisa yakin kanggo tuku Jiubao Thermoelectric Separation Copper Substrat Pcb saka pabrik kita. Senter, lampu penambang industri, lampu LED otomotif, lampu UV, lampu proyeksi panggung, komunikasi 5G, mesin cuci tembok, lampu jalan LED, peralatan mekanik lan macem-macem peralatan lampu pendingin sing presisi lan dhuwur.

Kirim Pitakonan

Deskripsi Produk

Thermoelectric misahake Tembaga Substrat PCB

Thermoelectric misahake Tembaga Substrat PCB

Pamisahan termoelektrik substrat tembaga pcb introduksi produk:
Konduktivitas termal saka tembaga ing proses Manufaktur PCB inti logam minangka dhuwur minangka 384W / (m · K), lan pamisahan thermoelectric ngatasi shortcomings saka konduksi panas boten cecek lan boros panas saka landasan tembaga siji-sisi ana. Panas nuduhake pad termal (PAD), lan listrik nuduhake elektroda positif lan negatif. Loro-lorone dipisahake kanthi bahan insulasi kanggo mbentuk bantalan termal khusus. Fungsi pad termal yaiku kanggo nindakake panas. Fungsi utama elektroda yaiku kanggo ngirim listrik. Cara kemasan iki diarani pamisahan termoelektrik. , kaluwihan akeh, utamané ing desain boros panas LED banget trep. Area tembaga kapapar gedhe ing tokoh dirancang minangka boss gedhe, kang langsung kontak basa tembaga lan langsung kontak sink panas, lan panas wis conducted metu, kang nemen mbenakake efek boros panas. Produk pamisah thermoelectric siji-sisi bisa ngatasi masalah generasi panas lan efficiency cahya banget uga ing nggunakake lampu mobil, lan duwe kaluwihan saka boros panas cepet, padhange dhuwur, lan irit energi.



Proses tatanan saka thermoelectrically dipisahake logam landasan pcb kalebu: nempel tape protèktif ing salah siji sisih lapisan basa tembaga; mbentuk tinta anti-etching, cahya, pembangunan lan etching liwat proses Papan sirkuit, supaya wilayah boros panas mbentuk protrusion, lan dhuwur saka protrusion padha karo lapisan insulating lan lapisan sirkuit. Kanthi numpuk lapisan sirkuit (foil tembaga) lan lapisan insulasi (prepreg non-adhesive) bebarengan; mbukak jendhela ing area boros panas saka lapisan sirkuit lan lapisan insulating, kang bisa dibukak dening nglereni mati utawa CNC mbentuk; Lapisan boros panas, lapisan sirkuit lan lapisan insulating (non-aliran lim epoxy prepreg) dipencet bebarengan dening panas mencet; sirkuit lapisan sirkuit diprodhuksi miturut proses Processing Papan sirkuit, lan landasan logam pamisah thermoelectric kasedhiya dening model sarana bisa kawangun. . Pemisahan termoelektrik cocok kanggo cocog karo siji manik lampu daya dhuwur, utamane paket COB, supaya lampu bisa entuk asil sing luwih apik.
Cacat saka thermoelectrically dipisahake tembaga landasan pcb: ora cocok kanggo siji-elektroda chip Bare packaging packaging.
Struktur pcb substrat tembaga thermoelectric cocok kanggo sirkuit frekuensi dhuwur lan wilayah kanthi owah-owahan gedhe ing suhu dhuwur lan kurang, boros panas peralatan komunikasi tliti, lan industri dekorasi arsitektur, uga lampu LED otomotif, lampu penambang, lan lampu panggung. . Peralatan pajanan ing peralatan industri lan sink panas mesin pertambangan kabeh melu aplikasi.
Thermoelectric misahake tembaga landasan pcb dipérang dadi siji-sisi thermoelectric misahake tembaga landasan pcb lan pindho sisi thermoelectric misahake tembaga landasan pcb, lan saiki thermoelectric misahake tembaga landasan pcb siji wis ngenalaken.

Diagram Struktur Produk PCB Substrat Tembaga Termoelektrik:



Diagram skematis ngarep lan mburi produk Pcb Substrat Tembaga Pemisahan Termoelektrik:



Instruksi Manufaktur kanggo Produk Pcb Substrat Tembaga lan Proses Produksi:

Bahan dhasar tembaga (C1100)
Jumlah lapisan 1L
Ketebalan (mm) 0.4-5.0 MM
Ketebalan foil tembaga (um) 35/70/105/140um
Werna topeng solder putih / ireng / matte ireng / abang / ijo / biru / matte ijo
Warna Karakter Putih / Ireng / Oranye / Abang / Biru
Metode mbentuk Plat gong CNC, pemotongan CNC V, pembentukan cetakan, pemotongan laser lan penggilingan
Tes inspeksi AOI; probe mabur kanthi kacepetan dhuwur; E-test; Tes voltase
Proses perawatan lumahing HASL FREE mimpin DNIG OSP
wektu pangiriman 5 ~ 6 dina.

Acara Aplikasi Produk Pcb Substrat Tembaga:

Senter, lampu penambang industri, lampu LED otomotif, lampu UV, lampu proyeksi panggung, komunikasi 5G, mesin cuci tembok, lampu jalan LED, peralatan mekanik lan macem-macem peralatan pendinginan sing presisi lan dhuwur.

Keuntungan saka Produk Pcb Substrat Tembaga:

Urip layanan dawa, boros panas sing efisien, aplikasi stabil

FAQ

Q1. Apa sampeyan produsen PCB? Apa sampeyan duwe pabrik?
A: Kita minangka produsen papan sirkuit cetak profesional luwih saka 12 taun, kita duwe pabrik, mesin, sampeyan bisa ndeleng gambar pabrik kita.
Q2. Apa aku bisa njaluk conto PCB gratis? Apa gratis pengiriman kasedhiya?
A: Ya, kita bisa menehi conto PCB gratis sawise ngomong lan konfirmasi kabeh rincian. Nanging kita ora nawakake pengiriman gratis, kita bakal menehi sawetara diskon yen sampeyan tuku akeh produk.
Q3. Apa sampeyan nindakake OEM?
Wangsulan: Ya. We are Produsèn Papan sirkuit dicithak, kita duwe pabrik lan peralatan automation darmabakti kanggo kabèh proses PCB lan PCBA, lan kita sabenere bisa ndeteksi lan ngirim produk. We nyedhiyani layanan purchasing siji-mandeg kanggo PCB lan PCBA.
Q4. Bisa 2-lapisan termal pad ing kontak langsung karo landasan, nalika elektroda ing lapisan liyane saka PCB?
A: Ya, kita bisa gawé PCB karo 2-lapisan bantalan konduktif termal ing kontak langsung karo landasan, kita nyebataken 2-lapisan thermoelectric misahake landasan tembaga, sampeyan bisa ndeleng peta produk kita, utawa sampeyan bisa ngirim informasi Gerber kanggo pcb email kita @jbmcpcb. com kanggo konfirmasi.

Hot Tags: Pemisahan Termoelektrik Substrat Tembaga PCB, China, Pabrik, Produsen, Pemasok, Rega, Made in China
