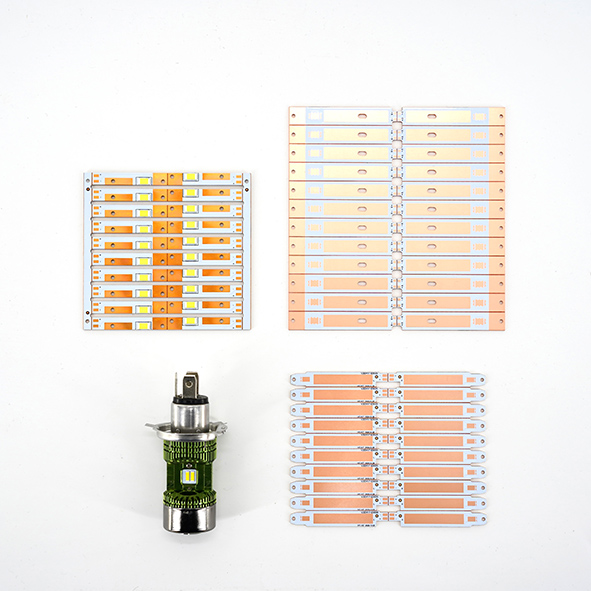

  • PCB Tembaga pindho sisi - 0 PCB Tembaga pindho sisi - 0
  • PCB Tembaga pindho sisi - 1 PCB Tembaga pindho sisi - 1

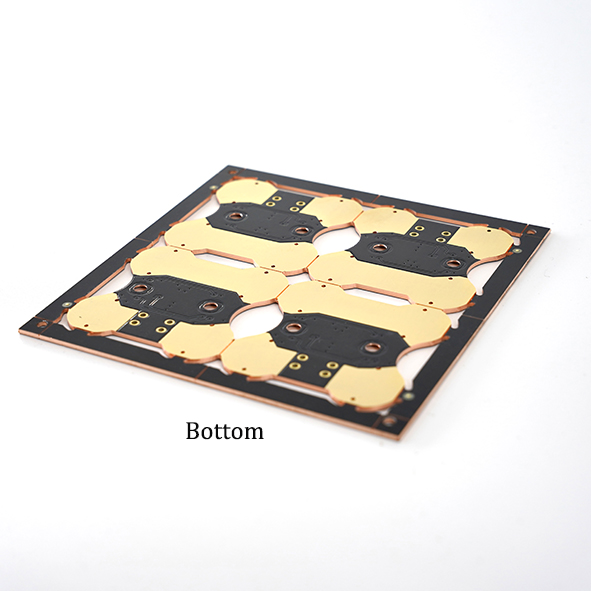

  • PCB Tembaga pindho sisi - 2 PCB Tembaga pindho sisi - 2

PCB Tembaga pindho sisi

Jiubao Double Sided Copper Pcb punika Papan sirkuit dicithak karo tembaga pindho sisi, kalebu sirkuit ing lapisan ndhuwur lan ngisor. Iki minangka papan sirkuit cetak sing umum digunakake. PCB tembaga pindho sisi bisa kabel lan soldered ing loro-lorone, karo inti tembaga logam ing tengah, lan lapisan insulating antarane sirkuit lan inti tembaga.

Kirim Pitakonan

Deskripsi Produk

PCB Tembaga pindho sisi

Jiubao Double Sided Copper Pcb punika Papan sirkuit dicithak karo tembaga pindho sisi, kalebu sirkuit ing lapisan ndhuwur lan ngisor. Iki minangka papan sirkuit cetak sing umum digunakake. PCB tembaga pindho sisi bisa kabel lan soldered ing loro-lorone, karo inti tembaga logam ing tengah, lan lapisan insulating antarane sirkuit lan inti tembaga. Loro-lorone bisa kabel, kang nemen nyuda kangelan saka wiring, supaya digunakake digunakake. Loro-lorone saka Papan pindho sisi kabel, nanging kanggo nggunakake kabel ing loro-lorone, kudu ana sambungan sirkuit sing tepat antarane loro-lorone, "bridge" antarane sirkuit disebut liwat. Vias minangka bolongan cilik ing PCB sing diisi utawa dilapisi logam kanggo nyambungake kabel ing sisih loro. Papan sirkuit kaping pindho sing dirancang nganggo vias diarani PCB inti tembaga loro-lorone. Bisa uga dirancang supaya sirkuit pindho sisi ora perlu disambungake, yaiku, padha karo papan sirkuit siji-sisi biasa nanging bisa entuk efek instalasi sing padha karo papan sirkuit kaping pindho. We nyebataken palsu pindho sisi tembaga PCB. Wiwit Papan pindho sisi wis kaping pindho area Papan siji-sisi, Papan pindho-sisi solves masalah wiring staggered ing Papan siji-sisi, lan bisa disambungake menyang sisih liyane liwat bolongan, supaya luwih cocok kanggo sirkuit sing luwih Komplek saka Papan siji-sisi.
Apa kita saiki ngenalke iku pcb tembaga pindho sisi uga disebut loro-sisi thermoelectric pamisahan landasan tembaga pcb lan 2-lapisan tembaga papan sirkuit pcb

Pcb Tembaga Sisi Ganda

Pengenalan Produk Tembaga Pcb Dua Sisi:

Tembaga pcb pindho sisi (kaping pindho thermoelectric pamisahan landasan tembaga pcb) umume digunakake kanggo dhuwur- lan kurang-beam terpadu Papan cahya utawa produk karo syarat boros panas. Boros panas-daya dhuwur wis ngrambah liwat panggedhe gedhe ing sisih ndhuwur lan ngisor, lan bagean aluminium panas-dissipating external disambungake menyang panggedhe pindho sisi kanggo boros panas; ing wektu sing padha, sapunika ndhuwur lan ngisor saka pcb tembaga pindho sisi disambungake liwat vias, lan mung elektroda welding siji-sisi dibutuhake kanggo ngontrol lampu ndhuwur lan ngisor. Manik-manik padhang, boss nyadari boros panas, lan sirkuit nyadari konduksi. Iki minangka pemisahan thermoelectric kaping pindho. Prodhuk nduweni kaluwihan saka boros panas gedhe, konsumsi daya kurang, kinerja stabil lan gampang instalasi.

Diagram Skema Lapisan Struktur Pcb Tembaga Sisi Ganda:

Pcb pamisah thermoelectric kaping pindho, panas minangka pad konduktif termal (PAD) ing pcb substrat tembaga LED, lan listrik nuduhake elektroda ing landasan tembaga LED, lan loro kasebut dipisahake kanthi bahan insulasi. Fungsi pad termal (PAD) yaiku kanggo ngeterake panas, lan fungsi elektroda kanggo ngirim listrik. Struktur dobel iki bisa nyadari desain boros panas LED lan nyedhiyakake stabilitas produk. Struktur pcb pemisahan thermoelectric kaping pindho ditampilake ing gambar:

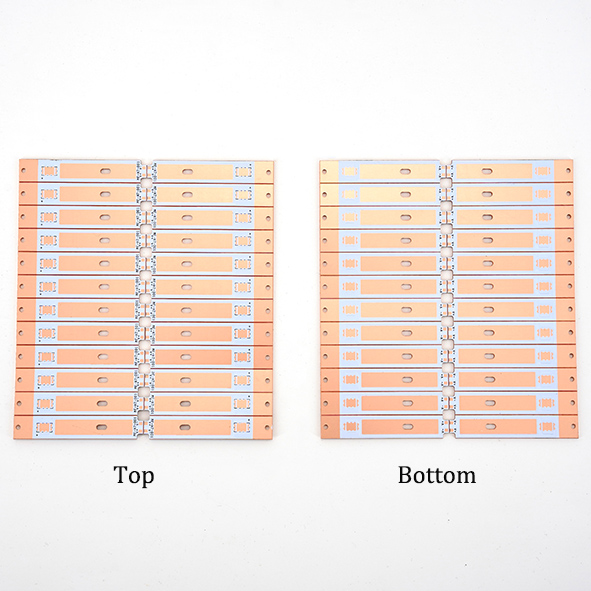

Diagram Skema ing Ngarep lan Mburi Produk Pcb Tembaga Sisi Ganda:



Tipe Produk Tembaga Pcb Dua Sisi:

PCB inti tembaga loro-lorone sejati (liwat) PCB tembaga loro-lorone palsu (tanpa liwat) 2-lapisan tembaga PCB 4-lapisan tembaga PCB

Instruksi Manufaktur kanggo Produk Pcb Tembaga Sisi Ganda lan Proses Produksi:

Bahan dhasar tembaga (C1100)
Ketebalan (mm) 0.8-5.0 MM
Lapisan 1, 2, 3, 4 lapisan
Ketebalan foil tembaga (um) 35/70/105/140um
Werna topeng solder putih / ireng / matte ireng / abang / ijo / biru / matte ijo
Warna karakter putih / ireng / oranye / abang / biru
Metode mbentuk Plat gong CNC, pemotongan CNC V, pembentukan cetakan, pemotongan laser lan penggilingan
Tes inspeksi AOI; probe mabur kanthi kacepetan dhuwur; E-test; Tes voltase
Proses perawatan lumahing HASL FREE mimpin DNIG OSP
wektu pangiriman 6-8 dina.

Acara Aplikasi Produk Pcb Tembaga Sisi Ganda:

Lampu senter, lampu penambang industri, lampu LED otomotif, lampu UV, lampu proyeksi panggung, komunikasi 5G, mesin cuci tembok, lampu jalan LED, peralatan mekanik lan macem-macem instrumen pencahayaan sing presisi lan dhuwur.

Kauntungan Produk Pcb Tembaga sisi loro:

Urip layanan dawa, boros panas sing efisien, aplikasi stabil

FAQ

Q1. Apa sampeyan produsen PCB? Apa sampeyan duwe pabrik?
A: Kita minangka produsen papan sirkuit cetak profesional luwih saka 12 taun, kita duwe pabrik, mesin, sampeyan bisa ndeleng gambar pabrik kita.
Q2. Apa aku bisa njaluk conto PCB gratis? Apa gratis pengiriman kasedhiya?
A: Ya, kita bisa menehi conto PCB gratis sawise ngomong lan konfirmasi kabeh rincian. Nanging kita ora nawakake pengiriman gratis, kita bakal menehi sawetara diskon yen sampeyan tuku akeh produk.
Q3. Apa sampeyan nindakake OEM?
Wangsulan: Ya. We are Produsèn Papan sirkuit dicithak, kita duwe pabrik lan peralatan automation darmabakti kanggo kabèh proses PCB lan PCBA, lan kita sabenere bisa ndeteksi lan ngirim produk. We nyedhiyani layanan purchasing siji-mandeg kanggo PCB lan PCBA.
Q4. Sampeyan bisa gawé PCB karo bantalan termal ing kontak langsung karo landasan lan elektroda ing lapisan liyane?
A: Ya, kita bisa ngasilake PCB kanthi bantalan termal kanthi kontak langsung karo substrat. Kita nyebat substrat tembaga sing dipisahake kanthi thermoelectrically. Sampeyan bisa ngirim informasi Gerber menyang email kita pcb@jbmcpcb.com kanggo konfirmasi.
Q5. Bisa tembaga inti PCB duwe bolongan tembaga kanggo produksi?
A: Ya, ana bolongan tembaga ing loro-lorone saka PCB inti tembaga kanggo nyambungake sirkuit, kita nyebataken bener pindho sisi PCB landasan tembaga, kita duwe akeh taun pengalaman Manufaktur ing PCB inti logam.
